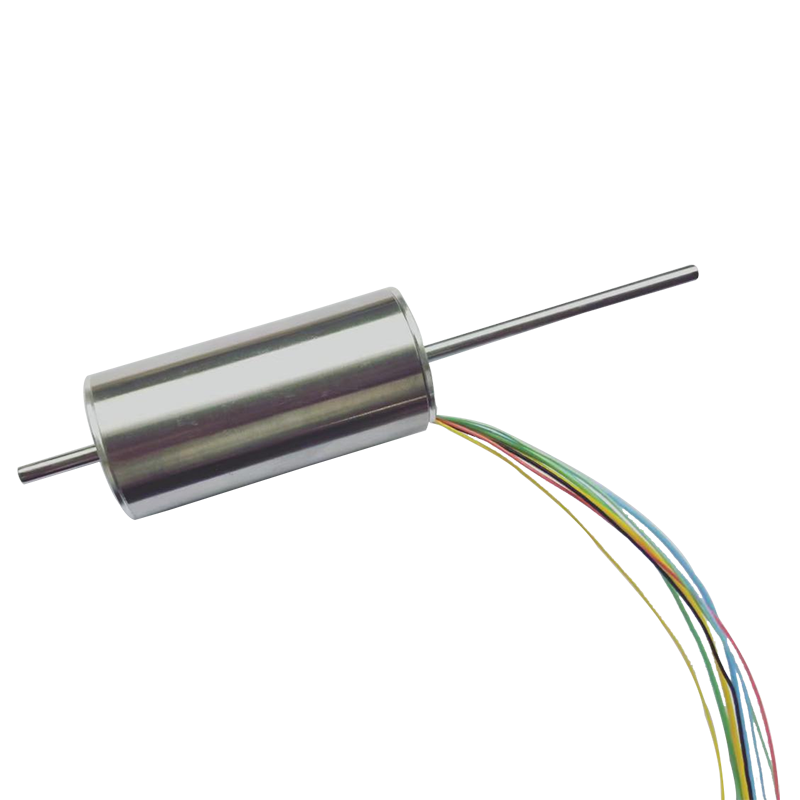

มอเตอร์กระแสตรงไร้แปรงถ่านขนาด 22 มม. พร้อมเซนเซอร์ฮอลล์

กำลังไฟที่กำหนด	W	70.0
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	โวลต์	24
ความต้านทาน	โอห์ม	0.74
ความเร็วขณะไม่มีการโหลด	รอบต่อนาที	16500
ไม่มีโหลดในปัจจุบัน	มิลลิแอมป์	300
ความเร็วคงที่	รอบต่อนาที/วี	687.5
แรงบิดคงที่	มิลลินิวตันเมตร/เอ	13.8
ความเร็ว/แรงบิดคงที่	รอบต่อนาที/นาทีต่อนาที	37
แผงลอยปัจจุบัน	มิลลิแอมป์	32432
แรงบิดคอก	มม	447
สูงสุด ประสิทธิภาพ	%	82
ตัวเหนี่ยวนำ	mH	0.055
ค่าคงที่เวลาเครื่องกล	นางสาว	2.18
ความเฉื่อยของโรเตอร์	ก.ซม.²	5.62
ที่แม็กซ์ เอาท์พุต
ปัจจุบัน	มิลลิแอมป์	3380
แรงบิด	มม	47
ความเร็ว	รอบต่อนาที	14337
เอาท์พุต	W	70

● ช่วงอุณหภูมิแวดล้อม -40~+100℃
● อุณหภูมิสูงสุดที่คดเคี้ยว 155 ℃
●  จำนวนคู่ขั้ว  2
● จำนวนเฟส 3
● น้ำหนัก 110 ก
● ความเร็วสูงสุด 18000rpm
● สิ้นสุดการเล่น ＜0.15
● เส้นผ่านศูนย์กลางการกวาดล้าง ≤0.025
● คำจำกัดความของโอกาสในการขาย：

สีเหลือง    ขดลวดมอเตอร์     Pin1;

สีเขียว     ขดลวดมอเตอร์    Pin2;

สีน้ำเงิน       ขดลวดมอเตอร์    Pin3;
สีแดง         +5V                 Pin4;
ดำ       GND                pIN5;
สีน้ำตาล      เซ็นเซอร์ฮอลล์      Pin6 ;
สีม่วง      เซ็นเซอร์ฮอลล์      Pin7;
สีเทา        เซ็นเซอร์ฮอลล์      Pin8.

กำลังไฟที่กำหนด	W	10.0	25.0	25.0	25.0
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	โวลต์	24	24	24	36
ความต้านทาน	โอห์ม	12	2.2	3.14	7.18
ความเร็วขณะไม่มีการโหลด	รอบต่อนาที	5500	9000	13000	13000
ไม่มีโหลดในปัจจุบัน	มิลลิแอมป์	78	150	120	100
ความเร็วคงที่	รอบต่อนาที/วี	229	375	542	361
แรงบิดคงที่	มิลลินิวตันเมตร/เอ	40.06	25.13	17.36	25.93
ความเร็ว/แรงบิดคงที่	รอบต่อนาที/นาทีต่อนาที	68.64	32.83	97.97	99.99
แผงลอยปัจจุบัน	มิลลิแอมป์	2000	10909	7643.3	5013.9
แรงบิดคอก	มม	80.13	274.12	133	130
สูงสุด ประสิทธิภาพ	%	64	78	77	74
ตัวเหนี่ยวนำ	mH	1.8	0.154	0.25	0.77
ค่าคงที่เวลาเครื่องกล	นางสาว	2.82	1.35	3.79	3.18
ความเฉื่อยของโรเตอร์	ก.ซม.²	3.72	3.72	3.68	3.03
ที่แม็กซ์ เอาท์พุต
ปัจจุบัน	มิลลิแอมป์	600	1300	1320	890
แรงบิด	มม	24.04	32.67	23	23
ความเร็ว	รอบต่อนาที	3850	7927.5	10432	10372
เอาท์พุต	W	10	27	25	25

● ช่วงอุณหภูมิแวดล้อม -40~+100℃
● อุณหภูมิสูงสุดที่คดเคี้ยว 155 ℃
● จำนวนขั้วคู่ 1
● จำนวนเฟส 3
● น้ำหนัก 110 กรัม
● ความเร็วสูงสุด 18,000 รอบต่อนาที
● สิ้นสุดการเล่น ＜0.15
● เส้นผ่านศูนย์กลางการกวาดล้าง ≤0.025
● คำจำกัดความของโอกาสในการขาย：

สีเหลือง    ขดลวดมอเตอร์     Pin1;

สีเขียว     ขดลวดมอเตอร์    Pin2;

สีน้ำเงิน       ขดลวดมอเตอร์    Pin3;
สีแดง        +5V                  Pin4;
ดำ      GND                 pIN5;
สีน้ำตาล     เซ็นเซอร์ฮอลล์       Pin6 ;
สีม่วง     เซ็นเซอร์ฮอลล์       Pin7;
สีเทา        เซ็นเซอร์ฮอลล์      Pin8.
